Таймер для бойлера M176 предназначен для включения и отключения бойлера или другой нагрузки в заданные моменты времени в течение суток.
- количество программ (включений/выключений нагрузки) до 10.
- Установленные программы повторяются круглосуточно.
- Минимальная продолжительность программы 1 минута, максимальная – 23 часа 59 минут.
- Ход часов сохраняется при отключении питания благодаря аварийному источнику питания (аккумулятору).
- Установленные значения сохраняются в независимой памяти.
Технические характеристики
Напряжение питания....220В переменное или 12В
постоянное ........1 нормально разомкнутый контакт
Напряжение на выходе....... напряжение сети
Максимальная токовая нагрузка........ ......40А
Номинальная мощность нагрузки........6кВт
Режим работы......................... ...суточный
Количество программ (вкл/выкл).........10 программ
Минимальное время включения...........1 минута
Время работы в резервн. живл.............не менее 24 часов
Выносливость контактов реле..............100000 включений
Габаритные размеры........... .............91х52х67мм
Степень защиты прибора .....IP20
Монтаж и подключение

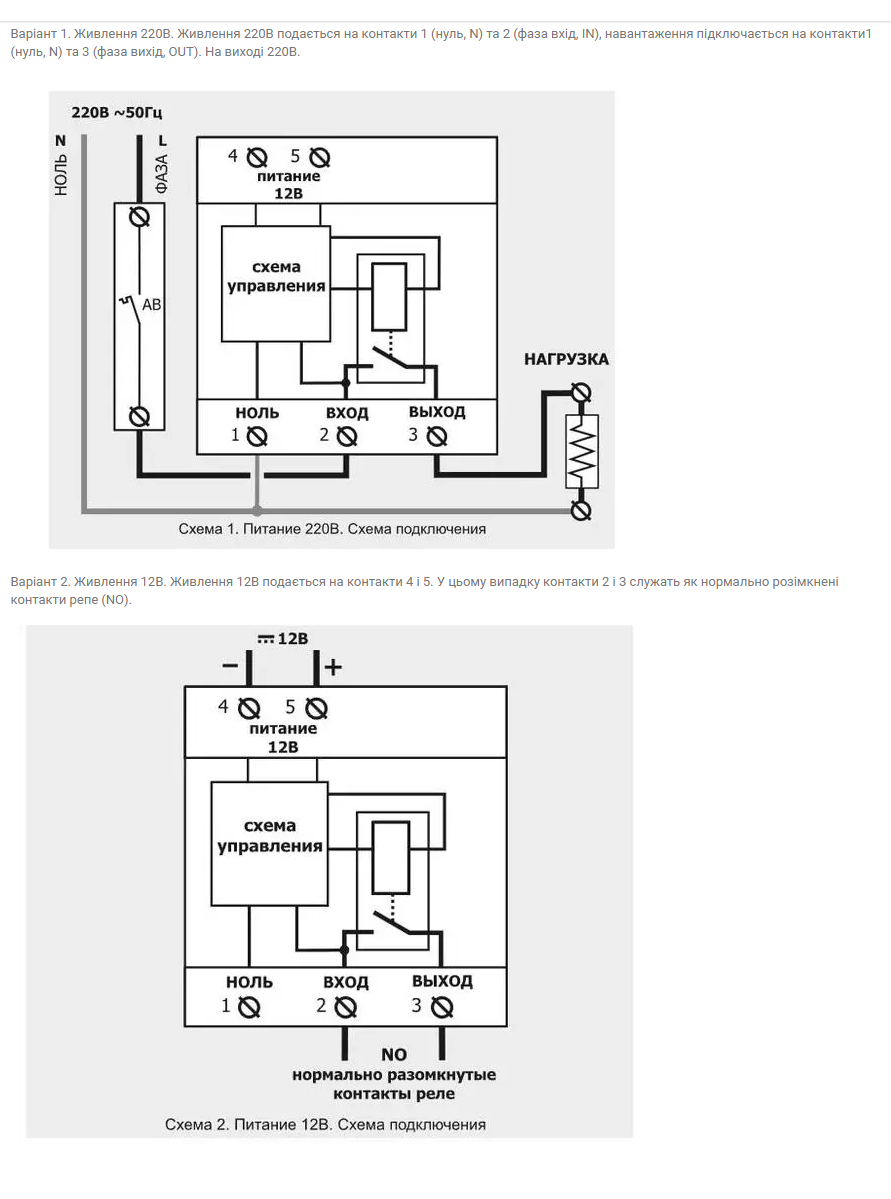

Для подключения устройства необходимо установить его на монтажную рейку и подвести провода питания и погрузки. Зачистите концы проволоки длиной 10 мм, более длинные концы могут привести к замыканию. При использовании многожильных проводов для подключения необходимо использовать кабельные наконечники, чтобы не повредить жилы при обжатии винтов в клемме. Сечение провода следует выбирать из коммутируемой нагрузки. Схему подсоединения адаптируйте согласно рисунку (Схема1 или Схема2). В таймере предусмотрены два источника питания: 220 В сменное или 12 В постоянно.
